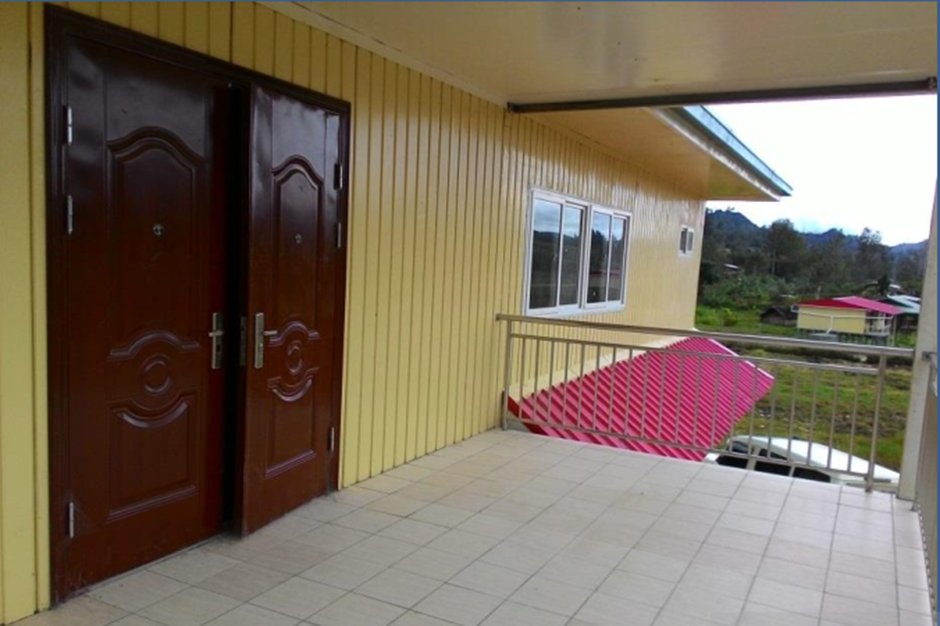

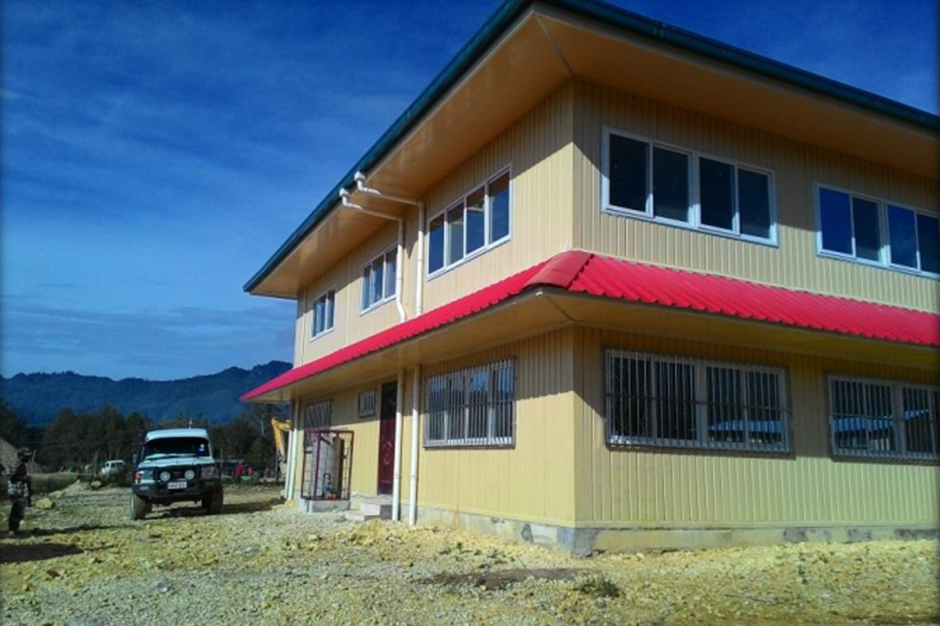

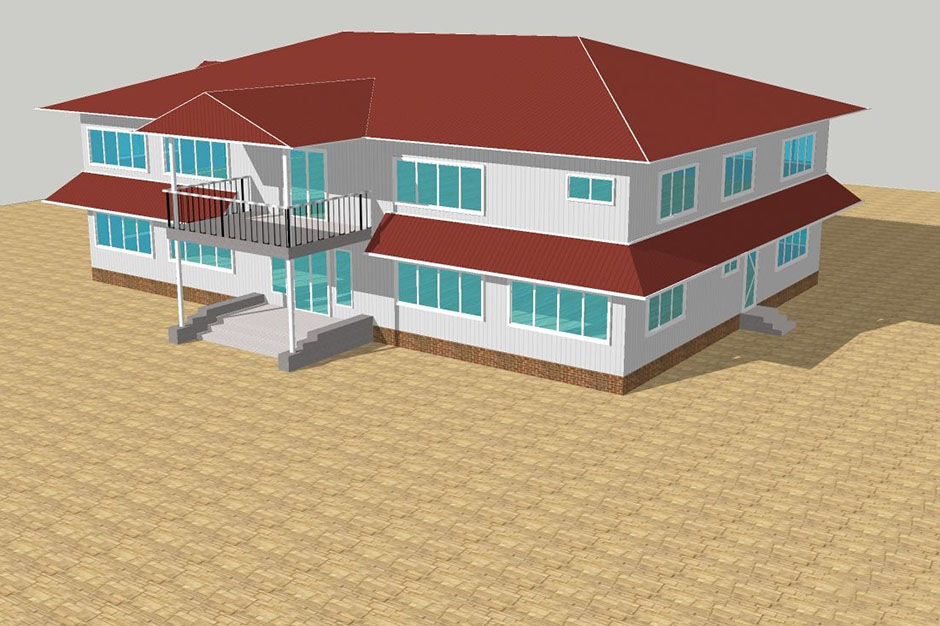

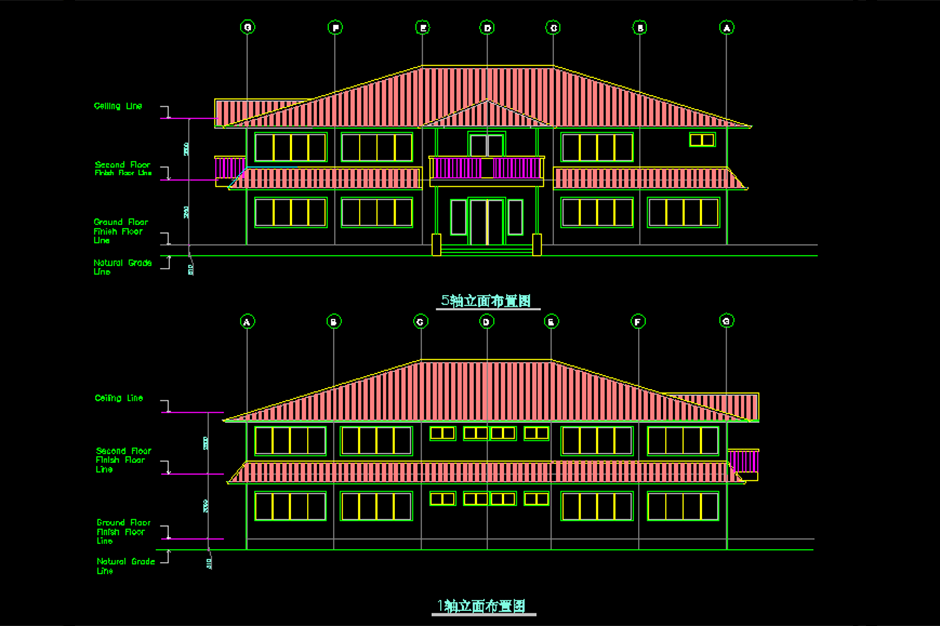

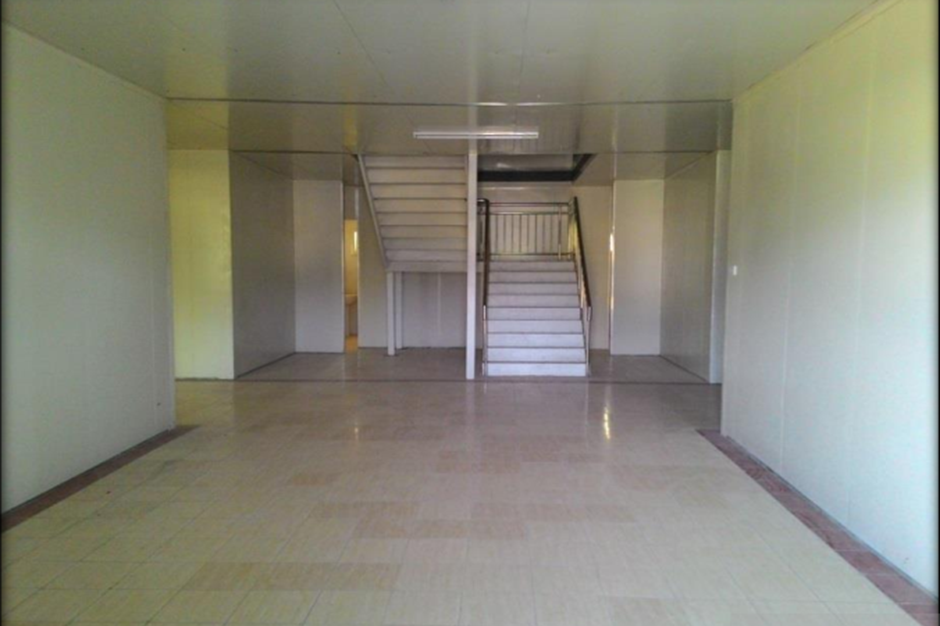

Edificio de oficinas de administración en Papua Nueva Guinea
Información general
Tamaño: 22 x 15 x 5,8 m
Sistema de estructura: marco de portal
Sitio de construcción: distrito de Nipa, Papua Nueva Guinea
Miembros de acero primarios: armadura de techo y columna de acero
Sistema de entrepiso: Viga de acero laminado en caliente y plataforma de acero galvanizado
Revestimiento del techo: chapa de acero corrugado de 0,5 mm + panel sándwich EPS de 50 mm para ser como techo
Revestimiento de pared: panel sándwich EPS de 75 mm
Ventana: ventana corrediza de aleación de aluminio con malla de seguridad
Puerta: puerta de seguridad de acero y puerta de madera compuesta
Suelo: baldosas de cerámica, suelo de madera laminada
Alimentación y plomada: cable y tubería de agua estándar de Australia
Inodoro y lavabo , cabina de ducha, mueble de cocina, urinarios.
Edificio de acero prefabricado superior para su demanda
SUS BENEFICIOS DE UN VISTAZO
● Luz libre de hasta 60 my varias alturas de paredes laterales
● Inclinación plana o de techo de 10 ° o 22 ° o multitecho.
● Integración estética de las salas de oficina para maximizar el espacio.
● Fácil integración de entrepisos, puentes grúa, paneles solares
● Climatización gracias a diferentes tipos de paneles sándwich aislantes
● Montaje a corto plazo y resistencia sísmica.
● Varias soluciones para permitir la entrada de luz natural en su edificio.
● Fácil reubicación, ampliación y adaptación
La construcción del taller de estructura de acero (también llamado sala de acero) se divide principalmente en las siguientes partes:
❶ Piezas empotradas para estabilizar la estructura de la planta completa
❷ Las columnas como elementos primarios de acero son generalmente un revestimiento de acero soldado de sección H con pintura epoxi o alquídica para resistencia a la corrosión
❸ Para vigas como elementos primarios de acero, generalmente se utiliza acero soldado de sección H. La altura de la cumbrera central se determina de acuerdo con el tramo de la viga.
❹ Correas como elementos secundarios de acero: generalmente se utilizan acero galvanizado en forma de C y acero galvanizado en forma de Z.
❺ Los soportes y tirantes suelen ser de pintura anticorrosión con revestimiento de acero redondo.
❻ Sistema de revestimiento de techos y paredes. La primera es una loseta individual separada (loseta PPGI) sin capa de aislamiento. El segundo tipo es el panel compuesto sándwich. El poliuretano, la lana de vidrio, la lana de roca y el EPS se intercalan entre las dos capas de chapa metálica recubierta de color para desempeñar el papel de calentamiento en invierno y enfriamiento en verano, y también tiene el efecto de aislamiento acústico y prevención de incendios.
Las principales ventajas del taller de estructura de acero son:
Peso ligero, alta resistencia y gran envergadura:
Aunque la densidad del acero es más alta que la de otros materiales de construcción, su resistencia es muy alta. Bajo la misma fuerza, la estructura de acero tiene un pequeño peso muerto y se puede convertir en una estructura con una luz mayor.
Tiempo de construcción corto:
las partes estructurales de la planta se producen principalmente en la fábrica y se prefabrican, y luego se instalan en el sitio. El trabajo erigido es conveniente y la construcción es conveniente.
Alta resistencia al fuego:
Cuando la temperatura de la superficie del acero está dentro de los 150, su resistencia cambia poco. Cuando la temperatura supera los 150 ℃, su fuerza disminuye significativamente. Generalmente, los recubrimientos retardadores de fuego se aplican a la superficie de las estructuras de acero para formar una película protectora que aumente el límite de resistencia al fuego de los componentes. Por supuesto, la división razonable de los compartimentos contra incendios y el uso de contraventanas contra incendios también son muy importantes.
Aislamiento acústico y preservación del calor:
Llene el techo de metal con material de aislamiento acústico (generalmente lana de vidrio, EPS, lana de roca, poliuretano) o agregue pintura reflectante para aislamiento térmico en la superficie de las tejas metálicas.
